Konfigurasi Superlab OSPF Multi area




Nama
: Muhamad Fungki

Superlab OSPF Multi area
Mata Pel
: RBJ
Nama Guru
: SUYATNO,S.KOM







Warna Kuning Merupakan Area         = 2
Biru muda                                           = 1
Hijau                                                   = 0



           1.     Kita konfigurasi semua di AREA 2


 => Beri ip address pada Laptop yang berada di bawah Router 1


     >  Router 1
-          Router>enable
-          Router#configure terminal
-          Router(config)#interface fastethernet 0/1
-          Router(config-if)#ip address 192.168.1.1 255.255.255.240
-          Router(config-if)#no shutdown
-          Router(config-if)#exit

-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.9 255.255.255.252
-         Router(config-if)#no shutdown
            -    Router(config-if)#exit

Contoh gambar seperti dibawah ini !!!


Lalu beri Router Ospf
        -         Router(config)#router ospf 1
        -         Router(config-router)#network 10.0.0.8 0.0.0.3 area 2
        -         Router(config-router)#network 192.168.1.0 0.0.0.15 area 2
        -         Router(config-router)#do wr
        -         Router(config-router)#exit
Contoh gambar seperti di bawah ini !!!





> Router 2
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.10 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.5 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.8 0.0.0.3 area 2
-         Router(config-router)#network 10.0.0.4 0.0.0.3 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit


Contoh gambar seperti dibawah ini !!!



>  Router 3
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.6 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.1 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.4 0.0.0.3 area 2
-         Router(config-router)#network 10.0.0.0 0.0.0.3 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit

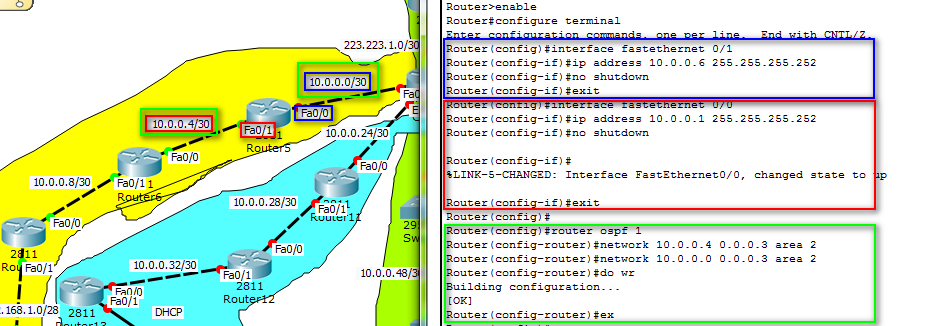

Contoh gambar seperti dibawah ini !!!






>  Router 4
-        Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.2 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface ethernet 1/0
-         Router(config-if)#ip address 10.0.0.14 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.0 0.0.0.3 area 2
-         Router(config-router)#network 10.0.0.12 0.0.0.3 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit
Contoh gambar seperti dibawah ini !!!






>  Router 5
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.13 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.18 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.12 0.0.0.3 area 2
-         Router(config-router)#network 10.0.0.16 0.0.0.3 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit


>  Router 6
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.17 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.22 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.16 0.0.0.3 area 2
-         Router(config-router)#network 10.0.0.20 0.0.0.3 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit

>  Router 7
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.21 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 192.168.4.1 255.255.255.240
-         Router(config-if)#no shutdown
-         Router(config-if)#exit
-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.20 0.0.0.3 area 2
-         Router(config-router)#network 192.168.4.1 0.0.0.15 area 2
-         Router(config-router)#do wr
-         Router(config-router)#exit

-         Router(config)#ip dhcp pool DHCPFKY
-         Router(dhcp-config)#network 192.168.4.0 255.255.255.240
-         Router(dhcp-config)#default-router 192.168.4.1
-         Router(dhcp-config)#dns-server 8.8.8.8
-         Router(dhcp-config)#do wr
-         Router(dhcp-config)#exit

Contoh gambar seperti dibawah ini !!!







          2.      Konfigurasi semua di AREA 1

>   Konfigure SWITCH 1
-          Switch>enable
-          Switch#vlan database
-          Switch(vlan)#vlan 10 name JKT
-          Switch(vlan)#vlan 20 name SBY
-          Switch(vlan)#exit
-          Switch#configure terminal
-          Switch(config)#interface range fastethernet 0/2-3
-          Switch(config-if-range)#switchport mode access
-          Switch(config-if-range)#switchport access vlan 10
-          Switch(config-if-range)#exit
-          Switch(config)#interface range fastethernet 0/4-5
-          Switch(config-if-range)#switchport mode access
-          Switch(config-if-range)#switchport access vlan 20
-          Switch(config-if-range)#exit
-          Switch(config)#interface fastethernet 0/1
-          Switch(config-if-range)#switchport mode trunk

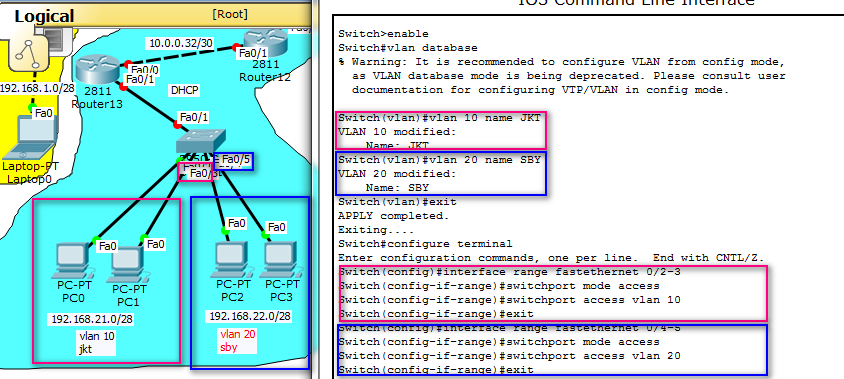

Contoh gambar seperti dibawah ini !!!




>  Router 8
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.33 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit
-
-         Router(config)#interface fastethernet 0/1.10
-         Router(config-subif)#encapsulation dot1Q 10
-         Router(config-subif)#ip address 192.168.21.1 255.255.255.240
-         Router(config-subif)#exit
-         Router(config)#interface fastethernet 0/1.20
-         Router(config-subif)#encapsulation dot1Q 20
-         Router(config-subif)#ip address 192.168.22.1 255.255.255.240
-         Router(config-subif)#exit
-
-         Router(config)#ip dhcp pool vlan10JKT
-         Router(dhcp-config)#network 192.168.21.0 255.255.255.240
-         Router(dhcp-config)#default-router 192.168.21.1
-         Router(dhcp-config)#dns-server 8.8.8.8
-         Router(dhcp-config)#do wr
-         Router(dhcp-config)#exit
-
-         Router(config)#ip dhcp pool vlan20SBY
-         Router(dhcp-config)#network 192.168.22.0 255.255.255.240
-         Router(dhcp-config)#default-router 192.168.22.1
-         Router(dhcp-config)#dns-server 8.8.8.8
-         Router(dhcp-config)#do wr
-         Router(dhcp-config)#exit
-
-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.32 0.0.0.3 area 1
-         Router(config-router)#network 192.168.21.0 0.0.0.15 area 1
-         Router(config-router)#network 192.168.22.0 0.0.0.15 area 1
-         Router(config-router)#exit

Contoh gambar seperti dibawah ini !!!





>  Router 9
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastEthernet 0/1
-         Router(config-if)#ip address 10.0.0.34 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit
-
-         Router(config)#interface fastEthernet 0/0
-         Router(config-if)#ip address 10.0.0.29 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit
-
-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.32 0.0.0.3 area 1
-         Router(config-router)#network 10.0.0.28 0.0.0.3 area 1
-         Router(config-router)#do wr
-         Router(config-router)#exit



 > Router 10
     -         Router>enable
    -         Router#configure terminal
      -         Router(config)#interface fastethernet 0/1
      -         Router(config-if)#ip address 10.0.0.30 255.255.255.252
      -         Router(config-if)#no shutdown
      -         Router(config-if)#exit

      -         Router(config)#interface fastethernet 0/0
      -         Router(config-if)#ip address 10.0.0.25 255.255.255.252
      -         Router(config-if)#no shutdown
      -         Router(config-if)#exit

     -         Router(config)#router ospf 1
     -         Router(config-router)#network 10.0.0.28 0.0.0.3 area 1
-         Router(config-router)#network 10.0.0.24 0.0.0.3 area 1
-         Router(config-router)#do wr
-         Router(config-router)#exit



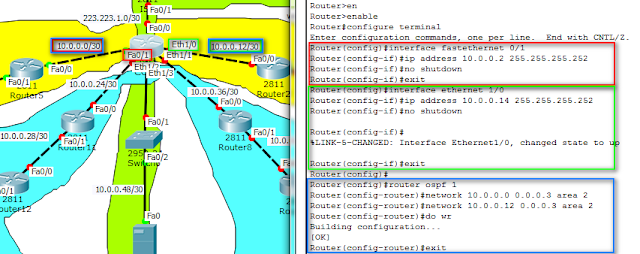

> Kita kembali ke Router 4
-         Router#configure terminal
-         Router(config)#interface ethernet 1/2
-         Router(config-if)#ip address 10.0.0.26 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface ethernet 1/1
-         Router(config-if)#ip address 10.0.0.38 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.24 0.0.0.3 area 1
-         Router(config-router)#network 10.0.0.36 0.0.0.3 area 1
-         Router(config-router)#do wr
-         Router(config-router)#exit

Contoh gambar seperti di bawah ini !!!







>  Router 11
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastEthernet 0/0
-         Router(config-if)#ip address 10.0.0.37 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastEthernet 0/1
-         Router(config-if)#ip address 10.0.0.42 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.36 0.0.0.3 area 1
-         Router(config-router)#network 10.0.0.40 0.0.0.3 area 1
-         Router(config-router)#do wr
-         Router(config-router)#exit


>  Router 12

-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 10.0.0.41 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/1
-         Router(config-if)#ip address 10.0.0.46 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.40 0.0.0.3 area 1
-         Router(config-router)#network 10.0.0.44 0.0.0.3 area 1
-         Router(config-router)#redistribute static subnets
-         Router(config-router)#do wr
-         Router(config-router)#exit

-         Router(config)#ip route 192.168.31.0 255.255.255.240 10.0.0.45
-         Router(config)#ip route 192.168.32.0 255.255.255.240 10.0.0.45
-         Router(config)#do wr
-         Router(config)#exit

Contoh gambar seperti dibawah ini !!!





>   Konfigurasi SWITCH 3 Layer
-         Switch#vlan database
-         Switch(vlan)#vlan 10 name JKT
-         Switch(vlan)#vlan 20 name SBY
-         Switch(vlan)#exit

-         Switch#configure terminal
-         Switch(config)#interface range fastethernet 0/2-3
-         Switch(config-if-range)#switchport mode access
-         Switch(config-if-range)#switchport access vlan 10
-         Switch(config-if-range)#exit
-         Switch(config)#interface range fastethernet 0/4-5
-         Switch(config-if-range)#switchport mode access
-         Switch(config-if-range)#switchport access vlan 20
-         Switch(config-if-range)#exit
-         Switch(config)#interface fastethernet 0/1
-         Switch(config-if)#no switchport
-         Switch(config-if)#ip address 10.0.0.45 255.255.255.252
-         Switch(config-if)#exit

-         Switch(config)#ip dhcp pool vlan10
-         Switch(dhcp-config)#network 192.168.31.0 255.255.255.240
-         Switch(dhcp-config)#default-router 192.168.31.1
-         Switch(dhcp-config)#dns-server 8.8.8.8
-         Switch(dhcp-config)#do wr
-         Switch(dhcp-config)#exit
-         Switch(config)#ip dhcp pool vlan20
-         Switch(dhcp-config)#network 192.168.32.0 255.255.255.240
-         Switch(dhcp-config)#default-router 192.168.32.1
-         Switch(dhcp-config)#dns-server 8.8.8.8
-         Switch(dhcp-config)#do wr
-         Switch(dhcp-config)#exit

-         Switch(config)#ip route 10.0.0.40 255.255.255.252 10.0.0.46
-         Switch(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.46
-         Switch(config)#do wr
-         Switch(config)#ip routing
-         Switch(config)#exit


3.        Selanjutnya kita konfigurasi AREA 0


> Kita balik lagi ke Router 4

-         Router>enable
-         Router#configure terminal
-         Router(config)#interface ethernet 1/3
-         Router(config-if)#ip address 10.0.0.49 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#interface fastethernet 0/0
-         Router(config-if)#ip address 223.223.1.1 255.255.255.252
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 10.0.0.49 0.0.0.3 are 0
-         Router(config-router)#network 223.223.1.0 0.0.0.3 are 0
-         Router(config-router)#do wr
-         Router(config-router)#exit

Contoh gambar seperti dibawah ini !!!




>  Router 13
-         Router>enable
-         Router#configure terminal
-         Router(config)#interface fastEthernet 0/1
-         Router(config-if)#ip address 223.223.1.2 255.255.255.252
-         Router(config-if)#exit

-         Router(config)#interface fastEthernet 0/0
-         Router(config-if)#ip address 8.8.8.7 255.255.255.240
-         Router(config-if)#no shutdown
-         Router(config-if)#exit

-         Router(config)#router ospf 1
-         Router(config-router)#network 223.223.1.0 0.0.0.3 area 0
-         Router(config-router)#network 8.8.8.0 0.0.0.15 area 0
-         Router(config-router)#do wr
-         Router(config-router)#exit

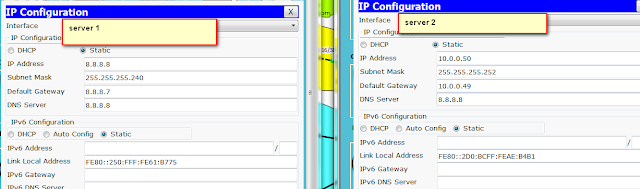

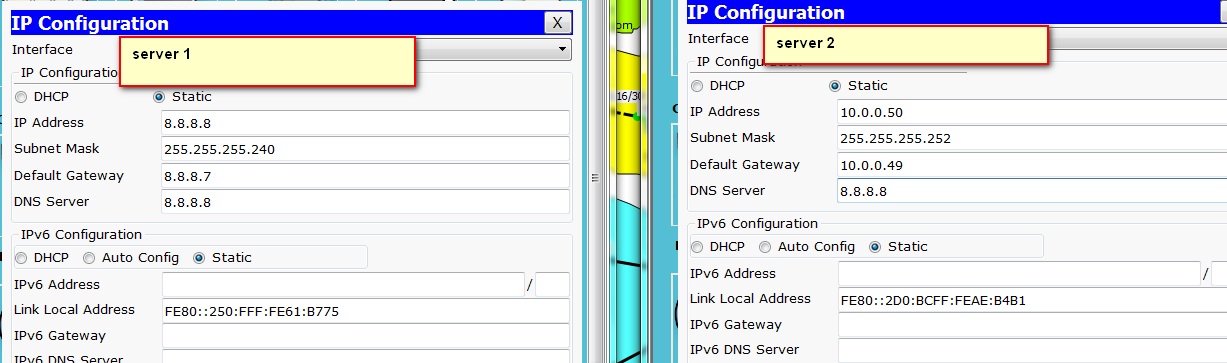

>  Berikan ip pada server/cpu 1&2



> Buat DNS di SERVER/CPU 1&2





Apa bila HTTP ingin di ganti anda tinggal buka server 2 --> http --> index --> edit




 >  Langkah terakhir anda tinggal
 -         Ping
 -         Mengirim pesan
 -         Membuka DNS

  apa bila belum bisa di ping coba tunggu beberapa saat





- No comments:
Subscribe to: Comments (Atom)

Konfigurasi Telnet + SSH

Nama : Muhamad Fungki Konfigurasi Telnet +               SSH Mata Pel : RBJ Nama Guru ...
